汽车无刷交流发电机

由于没有电刷和集电环，所以不会因为电刷和集电环的磨损和接触不良造成激磁不稳定或发电机不发电等故障；同时工作时无火花，也减小了无线电干扰。无刷交流发电机分为爪极式、激磁机式和永磁式三种。

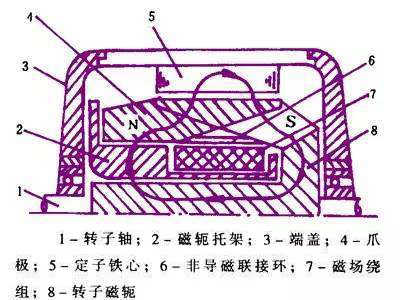

一、爪极式无刷交流发电机见图

1、爪极式无刷交流发电机的结构及工作原理
爪极式无刷交流发电机磁场绕组是静止的，它通过一个磁轭托架固定在后端盖上，所以，不再需要电刷。 两个爪极中只有一个爪极直接固定在电机转子轴上，另一爪极则用非导磁联接环固定在前一爪极上。当转子旋转时，一个爪极就带动另一爪极一起在定子内转动，（找锻件：热锻件、冷挤压件请联系程达锻件）当磁场绕组中有直流电通过时，爪极被磁化,,就形成了旋转磁场。
2、优点
·1.结构简单、维护方便、工作可靠
·2.不存在电刷与集电环接触不良导致的发电不稳或不发电故障。
3.缺点
·1.爪极间连接工艺困难
·2.由于磁路中间隙加大，发电机相同输出功率下需加大励磁电流。

二、激磁机式无刷交流发电机 德国波许公司生产的带有激磁机的无刷交流发电机。（浙江程达锻件有限公司专业生产各类热锻锻件、冷挤压件、冷拉件）它实际上是在一台爪极式三相交流发电机的基础上增加了一部专为其激磁的小型硅整流交流发电机，称为激磁机，激磁机的磁场绕组固定，而三相绕组是转动的。当发电机转动时，在激磁机转子4的三相绕组中感应出三相交流电，在发电机内部经二极管整流后变为直流电，直接供给爪极式三相交流发电机的磁场绕组15激磁发电。 这种无刷发电机的优点是磁路中无附加气隙，因而漏磁少，输出功率大，但结构复杂。

三、永磁式无刷交流发电机 该种发电机与普通发电机不同的是转子部分——以永久磁铁作为转子磁极而产生旋转磁场，不仅去掉了电刷和滑环，而且不需要磁场绕组和爪极。结构简单可靠、使用寿命长。转子常用的永磁材料有铁氧体、铬镍钴、稀土钴、钕铁硼等。 由于转子为永磁结构，所以产生的旋转磁场强度是不变的、不可调的，（程达锻件是专业的锻件生产厂家，产品包括各类汽车锻件、机械配件锻件等）因此，不能采用普通交流发电机通过调节器控制磁场电流的办法来调节发电机的输出电压。为解决调压问题可采用电压调节器与三相半控桥式整流相配合的办法，使发电机输出电压不随转速大幅度变化而变化。 永磁式交流发电机优点如下：
·1.体积小、轻、结构简单、维护方便，使用寿命长。如750W的钛铁硼永磁发电机与350W普通交流发电机重量相当。转子上除轴承外无其他磨损件并开有通风孔，冷却散热好，因而寿命可提高两倍以上。
·2.由于传动比大，即发动机转速低而发电机转速高，所以发动机低速时发电机充电性能好。（找爪极、滑块、管件等热锻件、冷挤压件、冷拉件就找程达锻件）
·3.比功率大，可节约金属材料。
·4.无激磁损耗，效率可提高10％以上。
·5.在电压控制器中，由于只有控制极约10mA的电流通过触点，故可降低触点磨损，电压调节结构很简单。
·6.由于永磁体的磁导率接近空气的磁导率，使电枢反应磁阻增大，因而感应电势的非正弦畸变减小，输出功率增大。
